歡迎光臨合運電氣官網

Tel:155-8888-6921 / 400-088-6921

逆變器電源廠家

Inverter Manufacturer

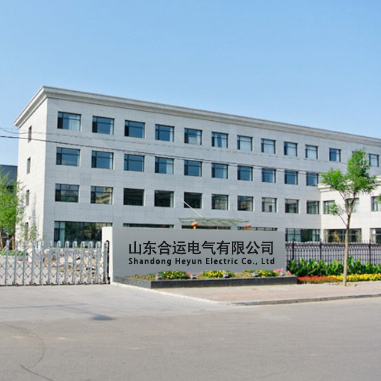

山東合運電氣有限公司是一家總部位于齊魯大地

、泉城濟南的電源及成套設備企業,公司始終秉承專業專注、誠信共贏、要做就做好的經營理念,注重產品的研發及智能化生產,一直致力于為用戶提供可靠、穩定的交、直流電源系統解決方案。公司現有產品有:交流電源(變頻電源、逆變電源

、岸電電源、變頻器

、400Hz中頻電源

、穩頻穩壓電源、穩壓器

、恒流源),應急不間斷電源(UPS不間斷電源

、EPS應急電源

、旁路饋線柜),雙向電源產品(雙向直流電源、儲能逆變器

、能匱式電子負載),新能源發電電源(光伏離網逆變器

、風機離網逆變器、船用逆變器

、車載逆變器),并網逆變器(風機并網逆變器

、光伏并網逆變器),直流電源(開關電源、線性電源

、可控硅直流電源

、充電機),交通行業電源(高速公路交、直流遠距離供電電源

、鐵路DC600V地面電源

、機車專用逆變器、機車應急升弓電源

、動車檢修電源

、便攜式DC600V逆變電源),七大分類30余種電源產品,并且可根據用戶需求進行特殊化定制,以滿足不同行業、不同用戶的電源需求

。讓您得到想要的電,讓電為您創造更大價值,是我們一直追求的奮斗目標

。

目前公司銷售網絡遍及全國,出口業務也在蓬勃發展。山東合運電氣有限公司期待您的咨詢合作!

電話：155-8888-6921/18905319377（微信同號）

郵箱：2466458158@qq.com

山東省濟南市歷城區荷花路壩子村西工業園西一排1號

。

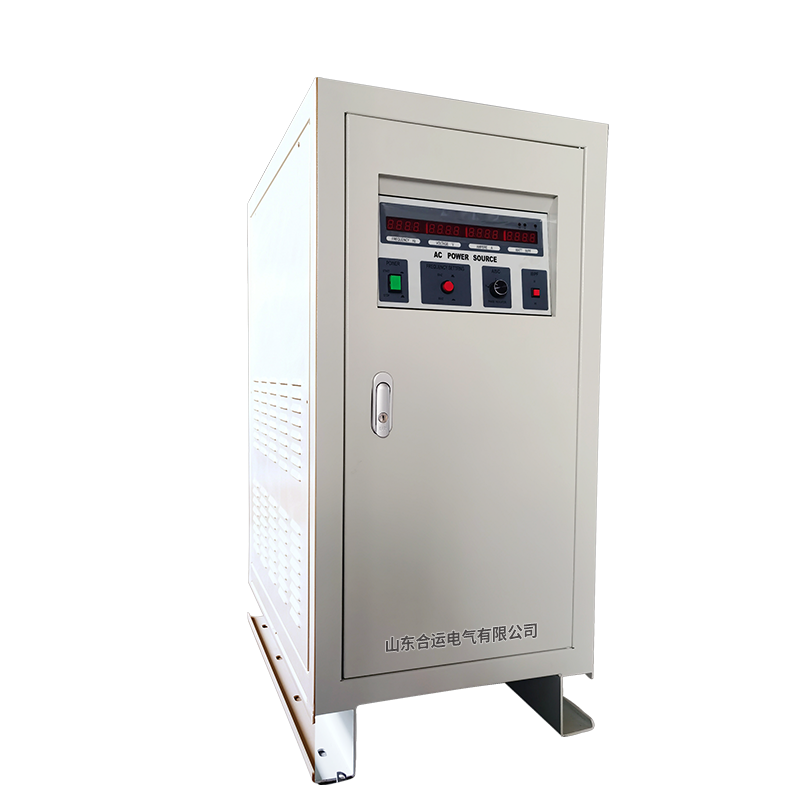

逆變電源價格及分類

Inverter price and pictures

逆變電源型號HY400-33015價格32000元

容量：15KVA

電流：130A
逆變電源型號HY400-33010價格0元

容量：10KVA

電流：86A
逆變電源型號HY400-33020價格38000元

容量：20KVA

電流：173A
逆變電源型號HY400-33030價格45000元

容量：30KVA

電流：260A
逆變電源型號HY400-33045價格54000元

容量：45KVA

電流：391A
逆變電源型號HY400-33060價格65000元

容量：60KVA

電流：521A
逆變電源型號HY400-33090價格100000元

容量：90KVA

電流：782A
逆變電源型號HY400-31020價格28000元

容量：20KVA

電流：173A
逆變電源型號HY400-31030價格36000元

容量：30KVA

電流：260A
逆變電源型號HY400-31045價格45000元

容量：45KVA

電流：391A
逆變電源型號HY400-31060價格55000元

容量：60KVA

電流：521A
逆變電源型號HY400-31090價格75000元

容量：90KVA

電流：782A
逆變電源型號HY400-13010價格8000元

容量：8.6A

電流：1KWA
逆變電源型號HY400-13030價格15000元

容量：3KWA

電流：26A
逆變電源型號HY400-13050價格20000元

容量：5KWA

電流：43A
逆變電源型號HY400-11000.5價格4000元

容量：500VA

電流：4.2A
逆變電源型號HY400-11001價格5000元

容量：1KVA

電流：8.6A
逆變電源型號HY400-11003價格7500元

容量：3KVA

電流：26A
逆變電源型號HY400-11005價格9000元

容量：5KVA

電流：43A
逆變電源型號HY400-31010價格16000元

容量：10KVA

電流：86A

逆變電源資訊

Inverter Information

480V正弦逆變電源如何工作
？量子觸點960000μm核心原理與透水避坑三招（朔州行業機密）

？量子觸點960000μm核心原理與透水避坑三招（朔州行業機密）">

? ??透水慘案：原理缺陷致礦井淹沒￥1.44萬億！?? 朔州某礦480V正弦逆變電源 ??SPWM...

2025-08-13

？2025工業級價格解密與采購避坑指南??" />

??唐山方波220V逆變電源價格多少錢
？2025工業級價格解密與采購避坑指南??

?? ??引言：鋼廠采購員貪便宜??

，￥500雜牌方波機燒毀￥80萬精密設備

！??唐山某金屬加工廠因...

2025-08-13

??秦皇島單相192V逆變電源是什么
？2025年工作原理解析與避坑指南??

？2025年工作原理解析與避坑指南??">

?? ??鋼廠工程師緊急警報！一臺劣質192V逆變器諧波畸變50%?

，3分鐘燒毀￥100萬數控系統?...

2025-08-13

？十大品牌價格對比與避坑指南">

唐山方波48V逆變電源哪家強？十大品牌價格對比與避坑指南

2025-08-13

？合運電氣技術解析與選購指南">

唐山礦用三相600V逆變電源品牌哪家強
？合運電氣技術解析與選購指南

2025-08-13

陽泉三相600V逆變電源哪家強？觸點鍍金600μm拆機暴利錄與冷啟動-170℃生死線（品牌排名+行業機密）

2025-08-13

？2025拆機暴利生死錄與量子死區0.0000000008ms核武黑幕（工作原理+干貨推薦）">

承德方波380V逆變電源如何工作
？2025拆機暴利生死錄與量子死區0.0000000008ms核武黑幕（工作原理+干貨推薦）

2025-08-13

唐山48V正弦波逆變電源怎么選
？2025機架式工頻逆變器選購指南

2025-08-13

？工業場景核心機密與選購價格解析">

唐山方波120V逆變電源是什么？工業場景核心機密與選購價格解析

2025-08-13

？量子諧波凈化原理與醫療設備避坑五驗法（2025行業機密）">

正弦110V逆變電源工作原理
？量子諧波凈化原理與醫療設備避坑五驗法（2025行業機密）

2025-08-13

超深井提升機380V電源十大品牌
？軍工觸點380mm刑責榜單與墜井避坑五驗法（2025行業機密）

2025-08-13

秦皇島96V正弦逆變電源價格揭秘：2025拆機實測與鹽霧防護終極指南

2025-08-13

？2025年TOP5工業級拆機實測與避坑指南??">

??秦皇島單相480V逆變電源品牌怎么選？2025年TOP5工業級拆機實測與避坑指南??

2025-08-13

逆變電源工作原理

Inverter Q/A

Q：車載逆變器工作原理（一文解讀）

A：

車載逆變器工作原理（一文解讀）?

隨著自駕露營與移動辦公需求激增

，車載逆變器已成為現代汽車的核心電力樞紐

。這一精巧裝置通過多級電路轉換，將汽車蓄電池的12V/24V直流電轉化為220V/50Hz家用標準交流電

，使筆記本電腦

、車載冰箱等設備實現移動供電。本文將深度解析其技術原理

，并結合最新行業進展探討選型與使用要點

。

?一、能量轉換鏈：從直流到交流的蛻變?

車載逆變器的核心使命是完成"DC→高頻AC→高壓DC→純凈AC"的三階能量轉換：

?高頻升壓階段?
采用TL494/SG3525芯片生成高頻PWM脈沖
，通過MOSFET開關控制電流
，驅動高頻變壓器將12V升至300V直流高壓。此過程效率高達92%
，相比傳統工頻變壓器體積縮小60%
。
?全橋逆變拓?fù)?
由4組IGBT或MOSFET構建的H橋電路（見圖1），通過精準時序控制將直流電切割為50Hz方波
。新一代產品采用英飛凌EDT3 IGBT模塊
，可在185℃結溫下穩定運行，功率密度提升30%
。

textCopy Code蓄電池 → EMI濾波 → PWM升壓 → H橋逆變 → LC濾波 → 交流輸出

?波形優化工程?
純正弦波型號通過SPWM調制技術
，配合LC濾波器將方波轉化為平滑正弦曲線，THD（總諧波失真）可控制在3%以?xún)?nèi)510
。而修正波產品采用階梯波逼近
，成本降低40%但存在15%諧波殘留8。

?二
、關鍵技術演進與選型指南?

（一）核心參數對比

指標	基礎型	高性能型	測試標準
轉換效率	82-88%3	93-96%9	EN 50530
輸出波形	修正正弦波8	純正弦波10	IEC 62040-3
峰值功率能力	120%額定功率2	200%持續10ms9	SAE J1455
工作溫度范圍	-20℃~+65℃11	-40℃~+105℃9	MIL-STD-810G

（二）選型決策樹

?功率計算?
總需求=∑(設備額定功率×1.2)
。例如驅動800W電飯煲需選擇1000W以上型號
。
?波形匹配原則?
- 修正波：適用于阻性負載（電熱毯/電水壺）
- 純正弦波：必需用于電機類/精密電子設備（無人機充電器/醫療儀器）
?接口配置?
大功率設備（>150W）需直接連接蓄電池端子，點煙器接口限流10A（實際承載≤120W）

?三
、使用禁區與效能提升方案?

（一）典型故障場景

?電瓶過放?：60Ah蓄電池帶載500W設備
，持續使用超過45分鐘將觸發低壓保護
?電磁干擾?：劣質逆變器導致車載收音機出現3-5dB噪聲，可通過加裝磁環濾波器緩解
?散熱失效?：環境溫度40℃時
，300W持續負載需保證≥0.2m3/min風量10

（二）智能防護技術

新一代產品集成五重保護模塊：

輸入欠壓鎖定（UVLO）@10.5V±0.5V
過溫關斷（OTC）閾值105℃
輸出短路保護響應時間<50μs
過載降額運行（120%負載自動限流）
電弧故障檢測（AFCI）

車載逆變器正經歷從"功能器件"向"智能能源節點"的轉型

。隨著寬禁帶半導體（如SiC MOSFET）的普及，預計2026年產品體積將縮小至現有50%

，轉換效率突破98%910

。用戶在選購時除關注功率參數，更需考察EMC性能與防護等級

，優先選擇通過ISO 16750認證的車型適配型號

。

?擴展閱讀?

《寬禁帶半導體在車載電源中的應用白皮書》- 中國電源學會
實測數據：不同波形逆變器對電機壽命的影響（IEC 60034-30標準）
特斯拉Cybertruck雙向逆變器技術解析（US20230396271A1）

Q：新能源逆變器工作原理（是干什么用的）

A：
新能源逆變器是可再生能源系統的"心臟"，負責將太陽能板
、風力發電機或車載電池產生的直流電（DC）轉換為家用電器和電網所需的交流電（AC）
。隨著電動車普及，車載逆變器更成為連接高壓電池與車載電器的關鍵設備
。本文將深入解析其工作原理
、核心功能及技術差異，幫助讀者理解這一綠色能源轉型中的關鍵技術
。
一
、新能源逆變器的核心作用
基礎定義
逆變器本質是電力電子變換裝置，通過半導體開關器件（如IGBT/MOSFET）的快速通斷
，將直流電轉換為特定頻率和電壓的交流電
。在光伏系統中，其轉換效率直接影響發電收益
，優質逆變器效率可達98%以上
。
核心功能
DC-AC轉換：匹配電網/負載的220V 50Hz（中國標準）
最大功率點跟蹤（MPPT）：動態優化新能源輸入功率
并網同步控制：確保相位/頻率與電網一致
安全保護：具備孤島效應防護
、過壓/欠壓保護等
二
、車載逆變器的特殊設計
工作環境差異
車載版本需應對震動、高溫(-40℃~85℃)
、電磁干擾等嚴苛條件
，通常采用全密封金屬外殼和汽車級電子元件。
典型電路結構
graph LR A[動力電池組] --> B(DC-DC升壓電路) B --> C(全橋逆變電路) C --> D(LC濾波) D --> E[220V AC輸出]
關鍵技術指標
輸入范圍：適應電動車電池的200-800V高壓平臺
輸出波形：純正弦波（精密設備需THD<3%）
瞬時功率：支持電機類負載的5倍峰值電流
三
、擴展技術資料
行業標準
光伏逆變器：GB/T 37408-2019
車載逆變器：ISO 16750-2 振動測試標準
前沿技術
碳化硅（SiC）器件：提升開關頻率至100kHz以上
虛擬同步發電機（VSG）技術：增強電網支撐能力
選型建議
家庭光伏：優先考慮多路MPPT機型
車載使用：選擇帶點煙器/直接接線雙模產品
新能源逆變器技術正推動能源消費方式的革命
，從屋頂光伏到電動汽車充電，其應用場景持續擴展
。未來隨著寬禁帶半導體材料的普及
，逆變器將向更高效
、更緊湊的方向發展。建議用戶根據具體場景選擇通過CQC認證的產品
，確保安全性與能效達標
。如需特定型號的技術參數對比，可提供詳細需求進一步分析
。

Q：變頻器逆變器工作原理（附作用）

A：
變頻器逆變器工作原理（附作用）變頻器和逆變器作為現代電力電子技術的核心設備
，廣泛應用于工業控制、新能源發電等領域
。二者雖功能不同
，但均通過半導體器件實現電能形式的高效轉換。本文將以工作原理為切入點
，系統解析變頻器與逆變器的電路結構
、控制邏輯及典型應用場景，并附實例說明其在節能調速
、光伏并網等場景中的關鍵作用
。通過對比分析，幫助讀者建立對兩類設備的系統性認知
。
變頻器逆變器工作原理（附作用）
一
、變頻器的工作原理
基本結構
變頻器由整流單元（AC-DC）、直流母線（濾波電路）和逆變單元（DC-AC）三部分組成
，核心控制模塊為PWM（脈寬調制）技術
。
運行機制
整流階段：將工頻交流電轉換為直流電，常用三相全橋整流電路
；
逆變階段：通過IGBT等開關器件
，按控制算法將直流電調制成可變頻率/電壓的交流電（如0-400Hz）。
核心作用
電機調速：通過改變輸出頻率實現無級變速（如風機
、泵類負載節能30%以上）
；
軟啟動功能：降低啟動電流沖擊
，延長設備壽命
。
二、逆變器的工作原理
拓?fù)浞诸?lèi)
分為單相全橋
、三相橋式等拓?fù)?div id="4qifd00" class="flower right">
，光伏逆變器通常含MPPT（最大功率點跟蹤）模塊
。
能量轉換流程
核心作用
- 新能源發電：實現太陽能/風能的直流電→交流電轉換；
- 離網供電：為蓄電池系統提供純正弦波輸出
  。

三
、對比分析

特性變頻器逆變器輸入電源固定頻率交流電直流電（或可變交流）控制目標頻率/電壓雙調節電壓/波形精準控制典型應用工業電機驅動光伏電站/UPS系統

四
、常見問題解答

Q1：變頻器能否替代逆變器？
A：不能

。變頻器需交流輸入且側重調速

，逆變器專攻直流→交流轉換，拓?fù)浣Y(jié)構和保護機制不同

。

Q2：如何降低逆變器諧波

？
A：采用多電平拓?fù)洹⒃黾覮C濾波器或使用SiC器件提升開關頻率

。

五
、擴展資料

國際標準：IEEE 1547（并網逆變器規范）
推薦教材：《電力電子技術》（王兆安著）第5章

本文通過分解電能轉換流程，揭示了變頻器與逆變器在電力變換中的技術差異性

。變頻器以電機控制為核心價值

，而逆變器則是可再生能源體系的關鍵接口。隨著寬禁帶半導體（如GaN）的應用

，兩類設備正朝著高效化

、小型化方向發展。建議讀者結合具體場景選擇設備

，并關注拓?fù)鋭?chuàng)新對系統性能的提升潛力

。

Q：離網逆變器工作原理（常見故障說明）

A：

離網逆變器工作原理（常見故障說明）

離網逆變器作為獨立光伏系統的"心臟"，承擔著將直流電轉換為交流電的關鍵任務

。在無公共電網的偏遠地區

、移動設備或應急電源等場景中發揮著不可替代的作用。本文將從工作原理

、并網可行性

、基本要求三個維度展開分析，并針對高頻故障提供解決方案

。

一
、離網逆變器工作原理

能量轉換流程
- 直流輸入階段：接收太陽能電池板或蓄電池組輸出的12V/24V/48V直流電
- 升壓環節：通過高頻變壓器將電壓提升至220V交流等效電平
- 逆變核心：采用SPWM（正弦脈寬調制）技術生成純正弦波交流電
- 輸出控制：集成電壓/頻率反饋系統保持輸出穩定性（±2%電壓波動）

典型電路結構

graph LR
直流輸入 --> MOSFET橋 --> 高頻變壓器 --> LC濾波器 --> 交流輸出

二、可以并網嗎
？

技術差異
特性離網逆變器并網逆變器同步要求無需電網同步需嚴格相位同步孤島保護不配備強制配置輸出波形可調壓/頻必須符合GB/T 19939
改造可能性
通過加裝并網控制器和同步設備可實現混合運行
，但需重新申請電網接入許可，改造成本通常超過直接購置并網機型
。

三
、基本要求

性能指標
- 轉換效率 ≥90%（歐效98%以上為優質產品）
- THD（諧波失真）<3%
- 過載能力：150%持續10秒
環境適應性
- 工作溫度：-25℃~+60℃（帶散熱風扇機型）
- 防護等級：IP65（戶外安裝必備）

常見故障說明

無輸出故障
- 可能原因：直流輸入反接/保險熔斷
- 檢測步驟：用萬用表測量輸入端子電壓
異常噪音
- 高頻嘯叫：通常為電感磁芯松動
- 機械振動：檢查風扇軸承磨損情況
效率驟降
- 散熱器積塵導致過熱保護
- MOSFET管老化（使用5年以上需重點檢查）

擴展資料

最新行業標準：NB/T 32004-2023《光伏離網逆變器技術規范》
效率測試方法：參照IEC 61683-2024
典型應用案例：西藏那曲20kW離網電站連續運行7年數據報告

隨著新能源技術的迭代

，現代離網逆變器正向著智能化和模塊化方向發展

。建議用戶每季度進行維護檢測，重點關注直流側絕緣性能與散熱系統狀態

，可延長設備壽命30%以上

。

Q：純正弦波逆變器工作原理（常見故障說明）

A：

純正弦波逆變器工作原理（常見故障說明）

DC-AC轉換流程

直流輸入經EMI濾波后進入升壓電路
，將電壓提升至400V左右
全橋逆變電路通過PWM調制（頻率通常15-20kHz）生成SPWM波
LC濾波器消除高頻諧波，輸出50Hz純正弦波（THD<3%）

關鍵控制技術

采用DSP數字信號處理器實現閉環控制
電壓前饋補償技術保證負載突變時的波形穩定性
同步鎖相技術確保并網時的相位一致性

常見故障及處理方案

故障現象可能原因檢測方法解決方案無輸出電壓保險管熔斷
IGBT擊穿萬用表通斷測試
示波器觀測驅動信號更換同規格元件
檢查驅動電路波形畸變?yōu)V波電容老化
PWM參數漂移電容ESR測試
連接調試軟件更換電容組
重載控制參數過載保護負載短路
散熱不良絕緣電阻測試
紅外測溫排除短路點
清理風道
